施耐德断路器控制单元上IR，ISD，TSD是什么意思?

施耐德断路器控制单元上IR，ISD，TSD是什么意思?

断路器上ir表示的是长延时过载保护电流设定值，比如你这设定的是0.8，额定电流in是1600安培，意思就是过载保护电流1600✖0.8

断路器上tr表示的是过载保护脱扣延迟时间设置，单位是秒题主设置的是4秒。

断路器上isd表示的是短延时短路保护电流设定，比如题主设置的是4，就是四倍的ir，也就是断路器的短路保护电流设置为4×1600×0.8安培。

断路器上tsd表示短路保护脱扣延迟时间设置，单位也是秒，题主图设置的是0.3秒。

最后旁边还有个Ii是瞬时短路保护设定值，也就是速断保护。

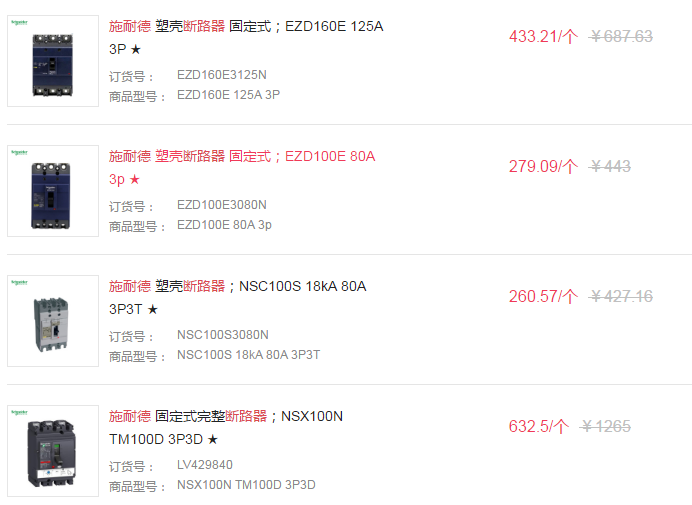

施耐德断路器最新价格：
